一、小電流接地選線裝置

我公司小電流接地選線裝置分為分布式和集中式兩大類，具體如下表：

1.綜合選線法產品介紹

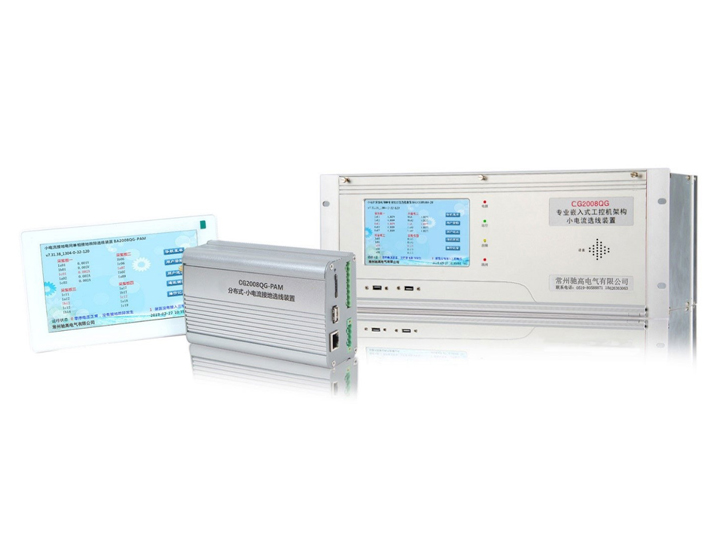

雖然我公司采用的是常規選線方法，但是我們技術的核心在于如何去更有效的使用這些方法；如何綜合選線；如何實現連續選線；如何為各種方法確定有效域等。雖然我們的CG2008型工控機架構選線裝置已經達到非常理想的選線準確率，但是我們并沒有就此止步。在CG2008QG選線裝置中，我們創造性地將人工免疫理論、模糊神經網絡理論與以往的模糊理論、粗糙集理論、故障測度理論、證據理論聯合運用，勢必會使我們的選線效果更上一層樓。

1)        參數規格

1. 裝置電源額定工作電壓：交流220V、直流220V/110V。

2. 接入裝置的母線PT二次零序電壓：交流0-200V。

3. 接入裝置的線路CT二次零序電流：交流2mA-5A。

4. 同RTU和綜自站通信方式：硬節點和串口 RS232、RS485，通信規約采用標準CDT規約、modbus、智能變電站61850規約等。

2)        裝置功能特點

1. 適用于中性點不接地系統、中性點經消弧線圈接地系統、中性點經高電阻接地系統及母線上裝有消弧裝置的小電流接地系統。

2. 適用于電纜出線、架空出線及電纜架空混合出線。

3. 可應用于傳統的變電站及新型的數字化變電站。

4. 裝置能準確識別金屬性接地、經高阻接地、弧光接地、間歇性弧光接地等復雜的故障類型。

5. 采用6種選線方法，同時具有綜合選線和連續選線功能。每種方法都針對信號的具體特點，不同方法之間具有互補性。對永久性接地故障選線準確率達到100%。對瞬時性接地故障選線準確率達到95%以上。

6. 裝置具備變頻錄波功能，且錄波長度和方式（普通、COMTRADE）可調，可保存現場故障錄波數據和選線結果20000次，用戶可根據現場情況和裝置存儲能力通過液晶屏自行更改錄波方式和選線結果次數。

7. 裝置具備雙A/D采樣：裝置的零序電壓電流采樣回路使用雙A/D結構，作為防止單一A/D損壞導致裝置不正確動作的措施，采樣頻率不低于6000 Hz。雙A/D具備自動切換 ，單一A/D發生損壞時，能自動切換到另外一片A/D上。

8. 裝置具有漏電絕緣監測功能：可設置最多四級漏電報警，根據報警間隔的時間長短，可以判斷出漏電故障發展速度，以確定何時檢修，起到狀態檢修的作用，提高供電可靠性、連續性。

9. 裝置根據各段母線的零序電壓變化自動判斷系統運行方式，即各段母線并列運行或是分段運行。

10. 零序電流平時可通過查看系統測試，輸入各通道數值，可查看各個線路的電流大小，現場接地的時候可通過觀察故障記錄的波形查看零序電流的大小。

11. 裝置具備三相不平衡過濾功能：對于系統中存在的三相不平衡問題，裝置采集的信號不僅有零序電流，還有零序電壓，判斷是否發生接地故障的依據，不僅靠零序電流，也靠零序電壓。裝置有一個啟動電壓設置，只有電流信號，電壓信號沒有達到啟動值時，裝置不會啟動。

12. 系統接口：可通過硬接點與綜自系統接口（RS232、RS485），提供多種通訊規約（CDT、modbus、61850）。

13. 有線路CT極性接反判斷功能，并以此為根據調整CT極性。

14. 具有不平衡過濾功能，提高選線的準確性。

15. 單臺裝置最多可監測64通道（8段母線56路出線）。

16. 檢測故障的最短時間：10ms，完成一次綜合選線的時間：100ms。

17. 7"超大彩色觸摸屏, 采用Linux操作系統，漢字輸入，人機界面友好，操作方便。

18. 易安裝、易維護、性能穩定,可靠性強。

3)        適用范圍

適用于0.4~110kV電壓等級，系統中性點不接地、經消弧線圈接地、經高阻接地和母線側帶消弧等配電系統所屬的發電廠、變電站、開閉所等場所。

2.相不對稱法產品介紹

我公司開發的基于相電流的集中式或分布式選線定位裝置，零序電壓和零序電流不再必須，在只有三相電流的情況下，就可進行故障選線和定位，再通過有線或者無線網絡，或者其它通信方式，把結果上傳到特定后臺或者綜保后臺。

1)        參數規格

1. 裝置電源額定工作電壓：交流220V、直流220V/110V。

2. 接入裝置的母線PT二次零序電壓：交流0-200V。

3. 接入裝置的線路CT二次零序電流：交流2mA-5A。

4. 同RTU和綜自站通信方式：硬節點和串口RS232、RS485，通信規約采用標準CDT規約、modbus、智能變電站61850規約等。

2)        裝置功能特點

1. 裝置具備接地選線定位功能：分布式產品可實現故障區段定位，如環網柜之間故障定位、架空線路故障定位。

2. 短路識別功能：當兩相發生短路時能定位短路區段。

3. 斷線識別功能：精準識別某一相發生斷線并報警。

4. 自檢功能：對于各種原因導致的意外斷電，裝置無須值班人員啟動，當再次通電時，裝置自動啟動實時程序運行。

5. 智能跳閘、重合閘及輪切功能：當用戶系統發生單相接地故障后，我公司裝置可對所選線路發出跳閘命令，通過手跳回路進行開關跳閘，以防止保護的重合閘動作。若開關跳閘后，接地故障繼續存在，裝置會在重合閘設定延時后，對剛切除的線路發出合閘命令，通過手合回路合上開關，實現跳閘后的快速合閘。

6. 接地相判別、PT斷線功能：在接入三相電壓情況下，裝置可以實現接地選相、PT一次或二次斷線識別功能。

7. 自動判斷瞬間干擾現象的功能：接地故障只有幾十毫秒，是瞬時干擾現象，裝置具備自動判斷瞬間干擾現象的功能。對于干擾現象裝置不選線，但是能夠記錄波形，方便分析。

8. 故障變頻錄波功能：錄波長度和方式（普通、COMTRADE）可設置，能保存現場故障錄波數據和選線結果20000次，用戶可根據現場情況和裝置存儲能力通過液晶屏自行更改錄波方式和選線結果次數。

9. 通訊功能：具備與遠動裝置的接口通信功能，可以提供遙信無源節點、標準RS232、RS485串口接口。裝置采用標準CDT規約、modbus、61850，適用于數字化變電站。

10. 打印及對時功能：具備打印各類定值，以及故障報警等信息的功能。

11. 具有三遙功能：支持就地或遠程設置參數和定值。

12. 人機界面友好：7"超大彩色觸摸屏, 中文界面，操作方便快捷。

3)        適用范圍
